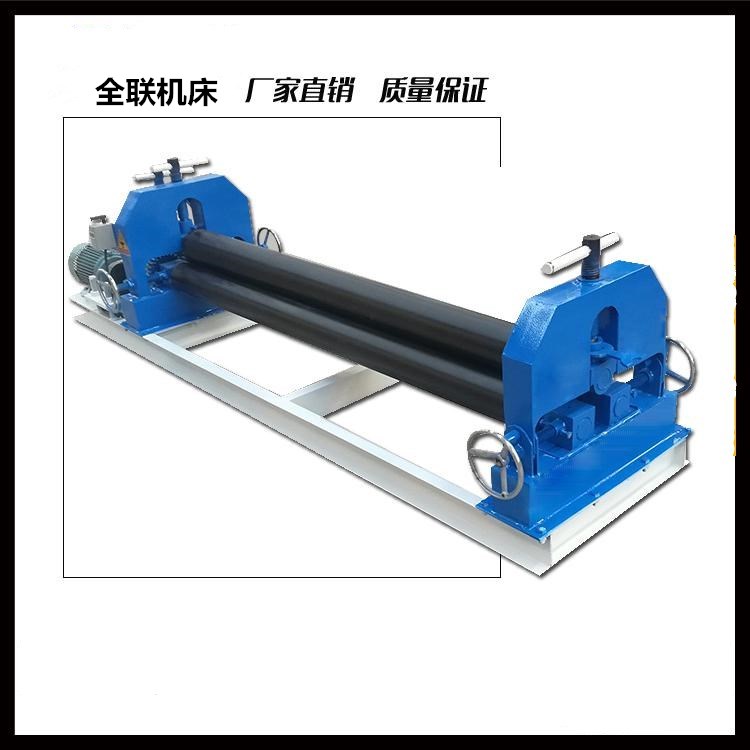

半自動三輥卷板機
本機為W11型對稱上調式半自動三輥卷板機,用于在常溫狀態下彎卷金屬板。其工作原理是旋轉式變形而成,是鍋爐、造船、石油、化工、航空、水泥、環保、電機、裝潢等以及其他機器制造行業的必須設備。
1、本公司研制改進三輥尾端配裝模具,可彎曲如:鋼管、槽鋼、角鋼等,可一機多用(客戶訂貨市時注明)。
2、本機結構緊湊,操作方便,性能良好,是我國目前廣泛應用的卷板機設備之一。
卷板機的結構與傳動
一、卷板機主要機構部件
1、上、下輥:為卷板機的主要部件,材質為優質碳素鋼或無縫鋼管。
2、機架:有左右機架各一,下部用螺釘固定在底座上,中間有傳動桿連接二機架。機架內部有梯形絲桿,該絲桿上端支撐著上輥的二端軸座,絲桿及蝸輪絲套使上輥升或下降。
3、主減速機:采用新型標準減速機與墊高架裝在同一底座上。
4、卸板裝置:裝于主減速機一側,卸板時保持上輥平衡使用。
5、底座:由槽鋼與鋼板焊接而成,將機架、減速機、電動機等都安裝在這底座上從而組合成一體。
二、卷板機的傳動
1、主傳動:卷板機的下輥為主動輥,上輥為從動輥,下輥的傳動由主電機通過主減速機和開式齒輪而帶動。
2、升降傳動:由人工正、反轉動絲桿等使上輥上升或下降,在傳動上裝有一爪型離合器,它的離與合是用來調整上輥與下輥軸線的平行度。
